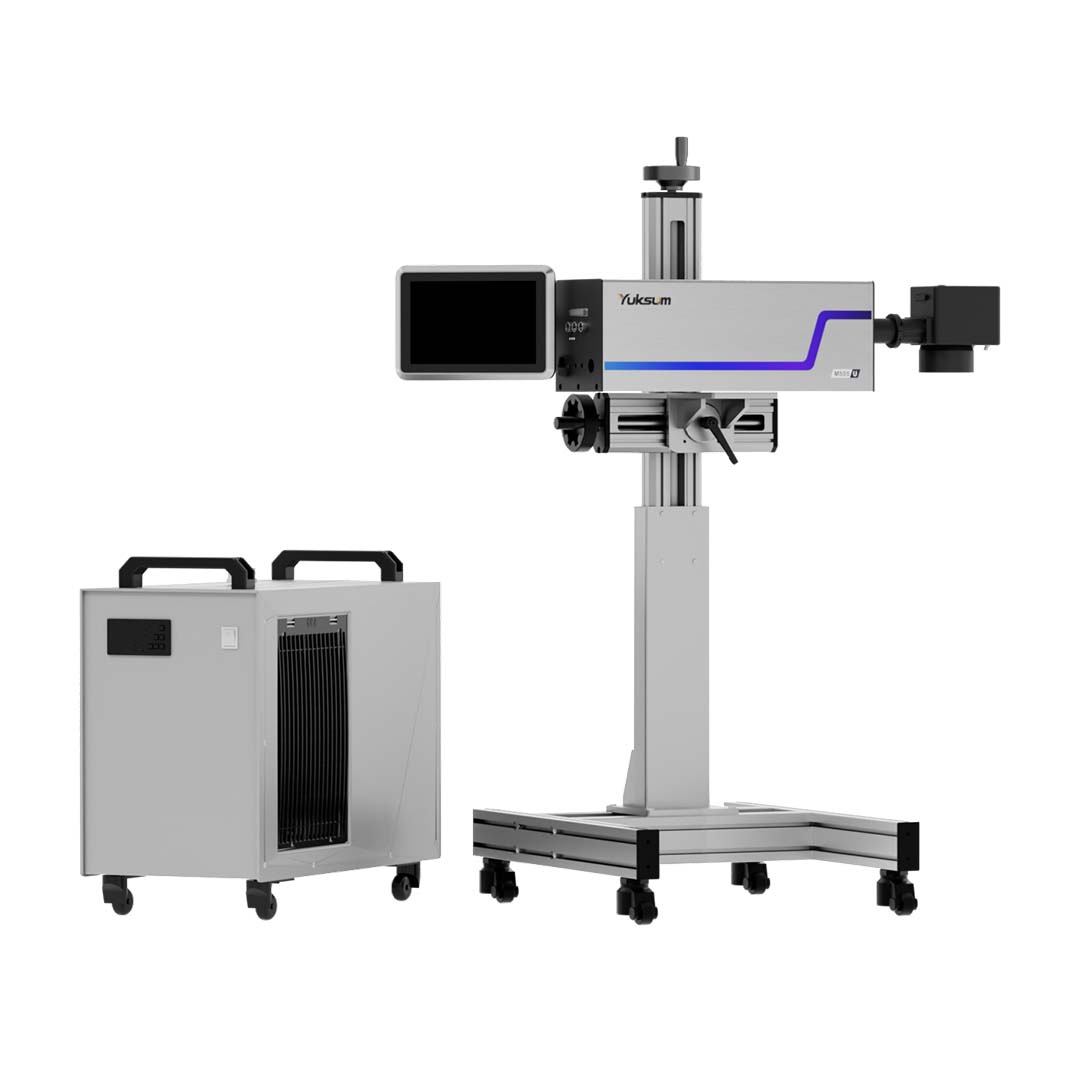

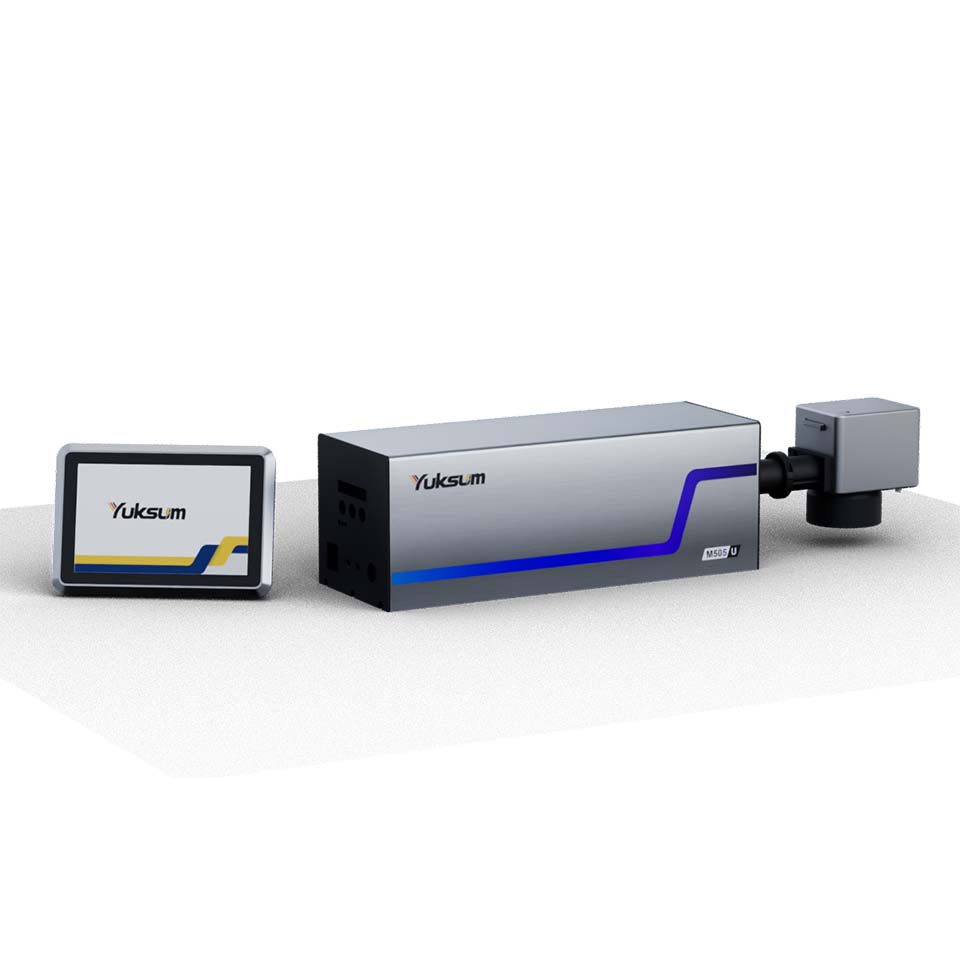

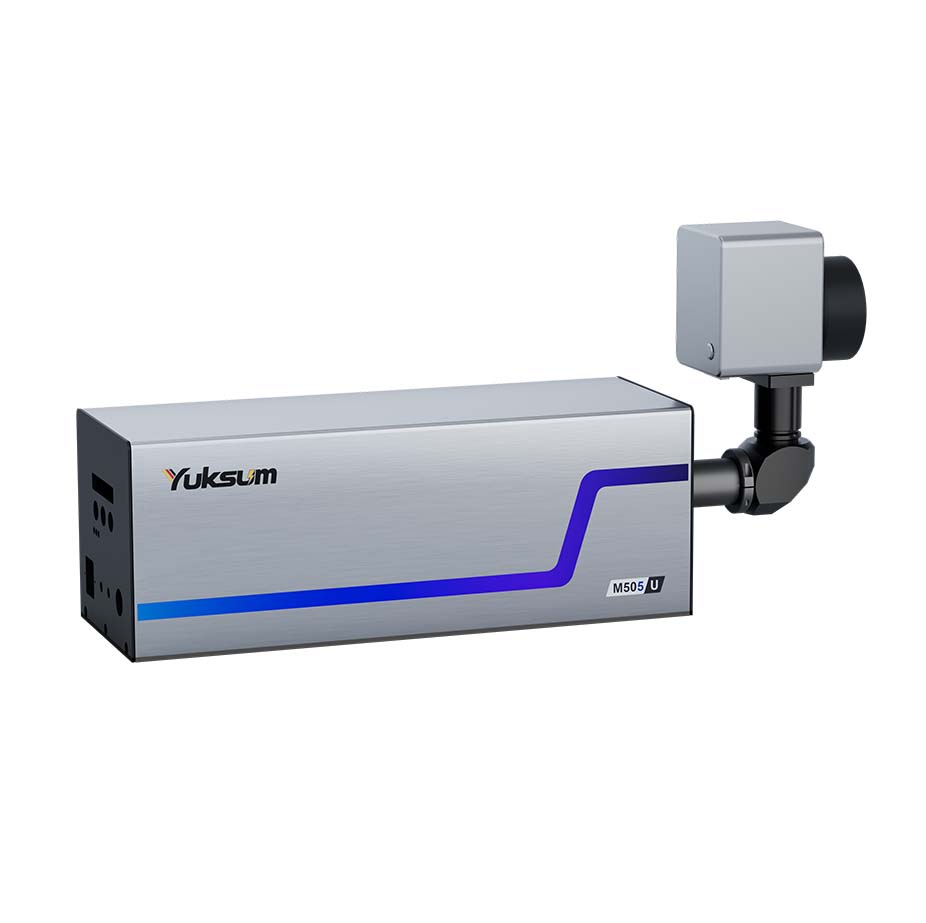

M500U系列 紫外激光打标机
M500U系列，采用低热影响技术，在高密度 及易损材料上实现精确、美观的永久标识， 确保基材完整无损。适用于食品、医药、电 子及日化行业的高速生产，无需油墨或溶剂 ，即可打印复杂二维码和高分辨率字符。
多重密封设计
航空级密封性，有效延长激光管使 用寿命，精密制造工艺，有效保证 激光光束输出稳定
智能化交互系统
打印前自动开启路径模拟系统，提前规 划好。标刻路径，提高打印效率，确定 打印内容和参数后，自动计算出最高打 印速度，精确匹配产线产能
一体化设计
采用紧凑无控制器设计，适配狭小空 间。内置工业协议与红外预瞄系统， 显著缩短校准及安装周期。多段可调 工作距离与模块化接口兼容性强
打样效果

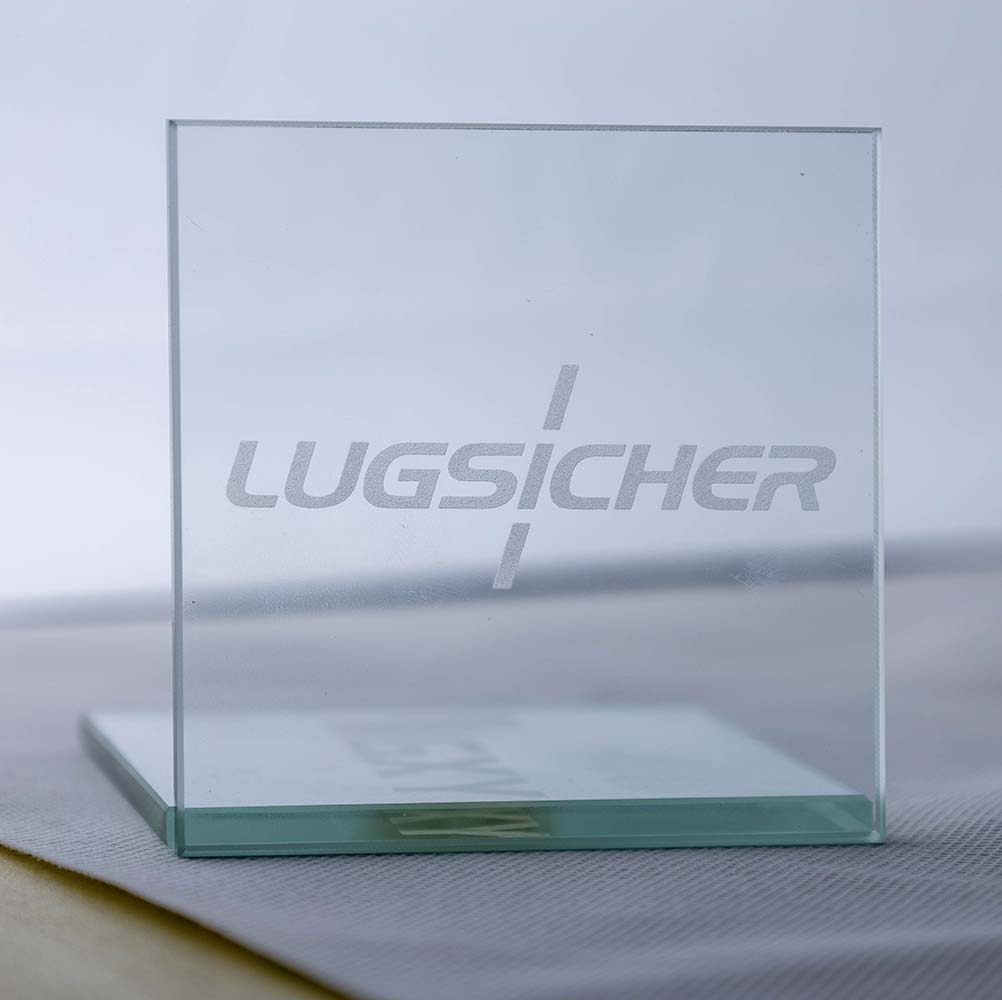

玻璃标刻
玻璃

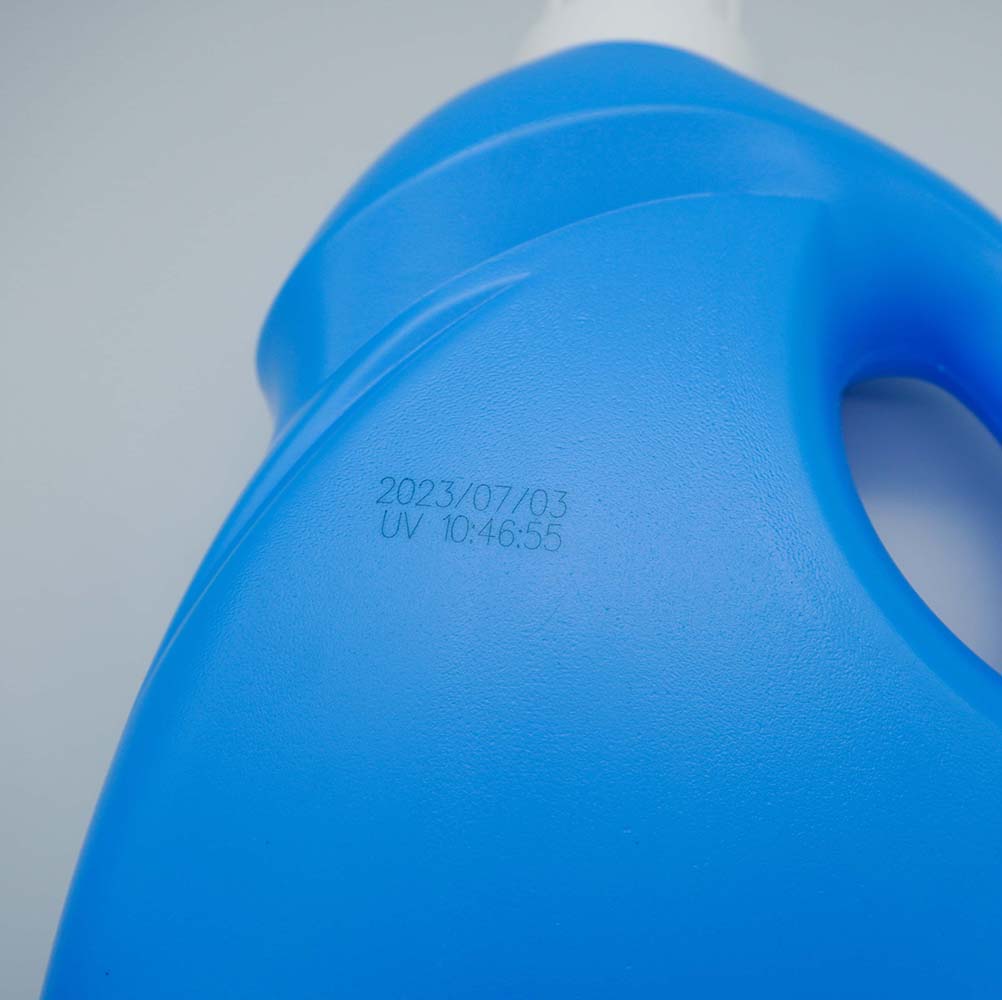

洗衣液瓶身标刻
塑料

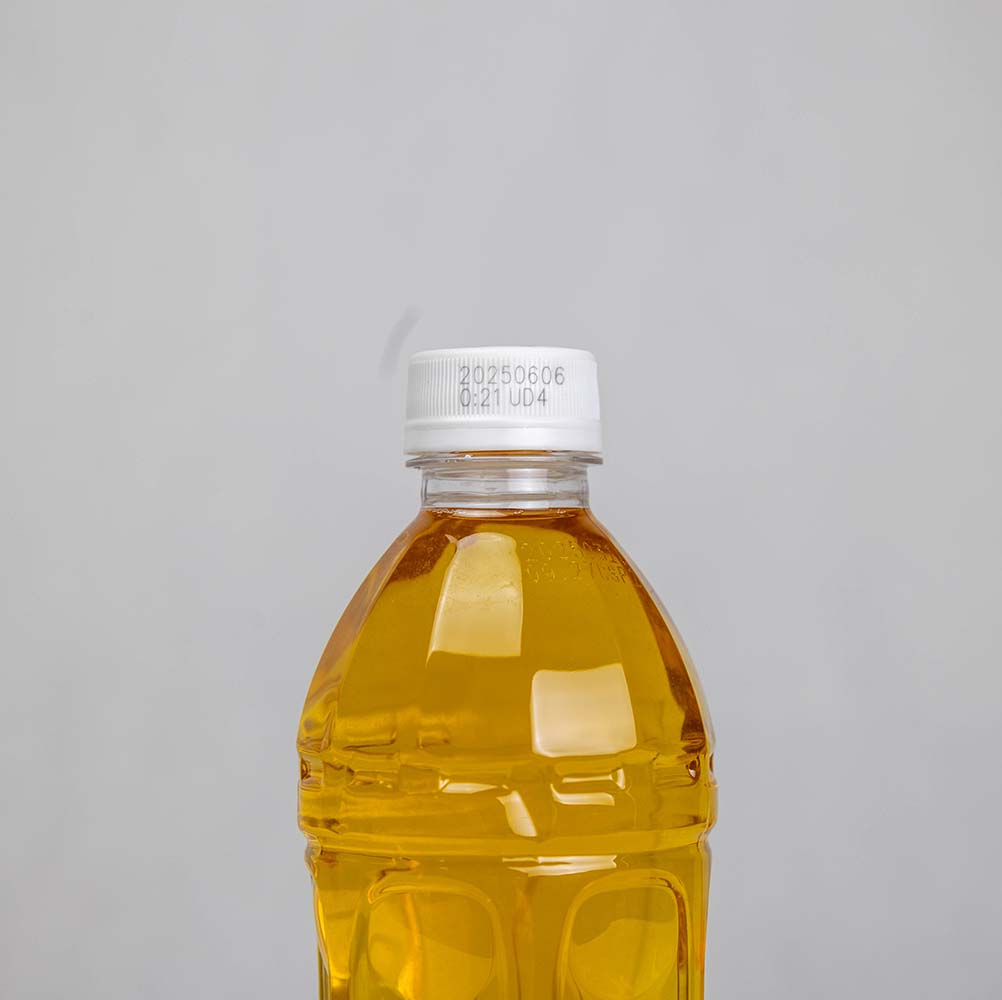

饮料瓶盖
塑料

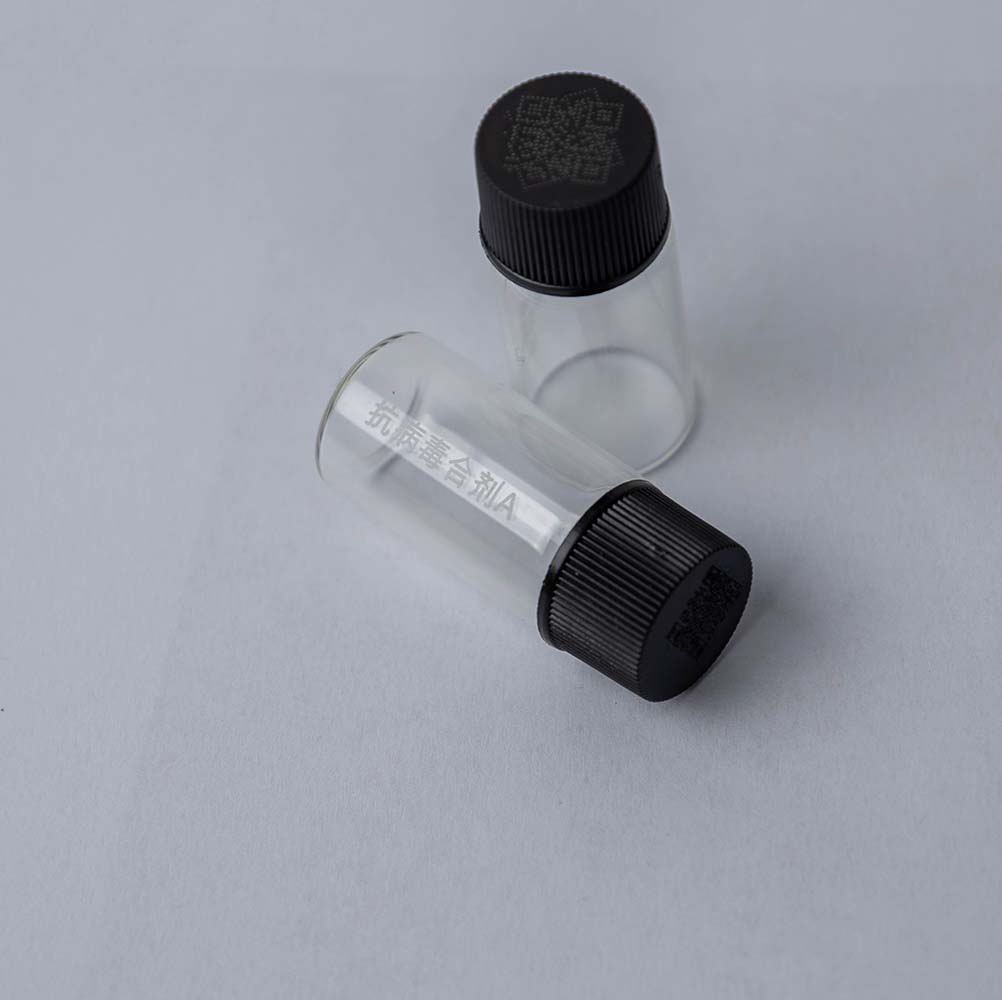

玻璃药瓶标刻
玻璃

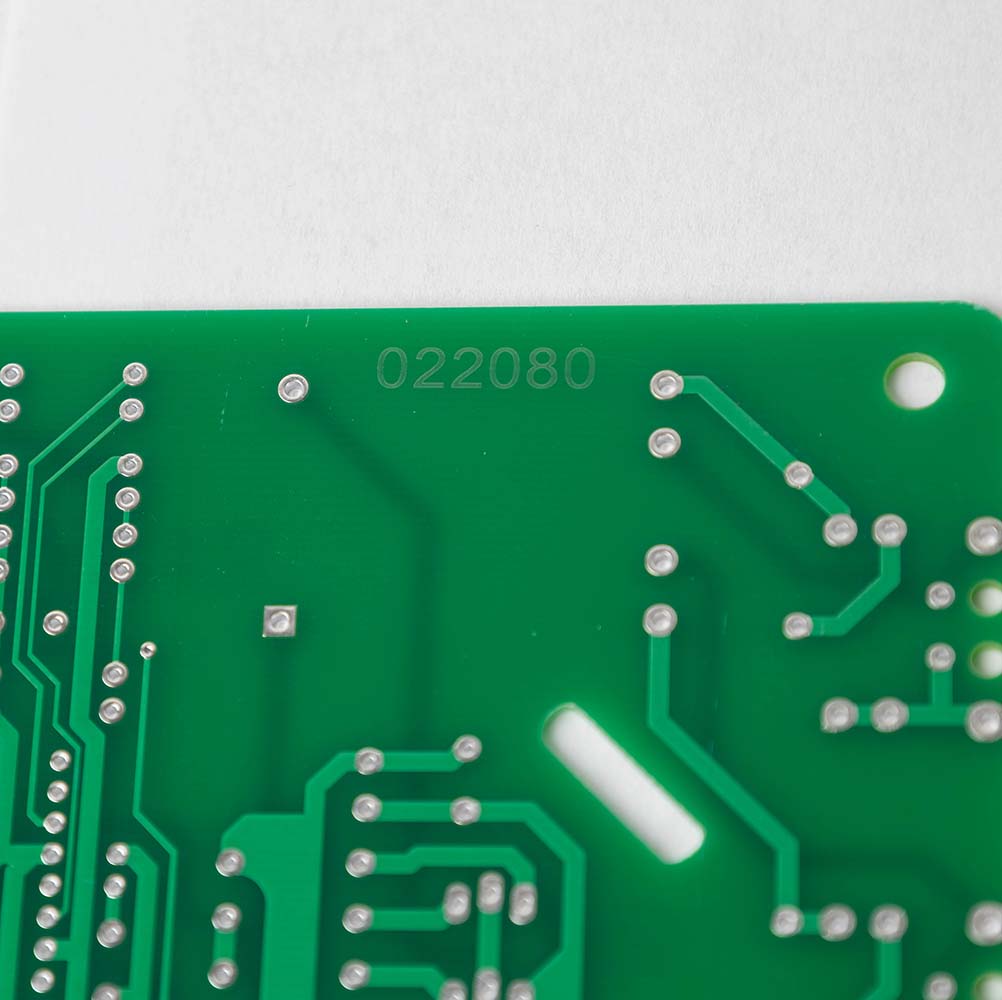

电路板标刻

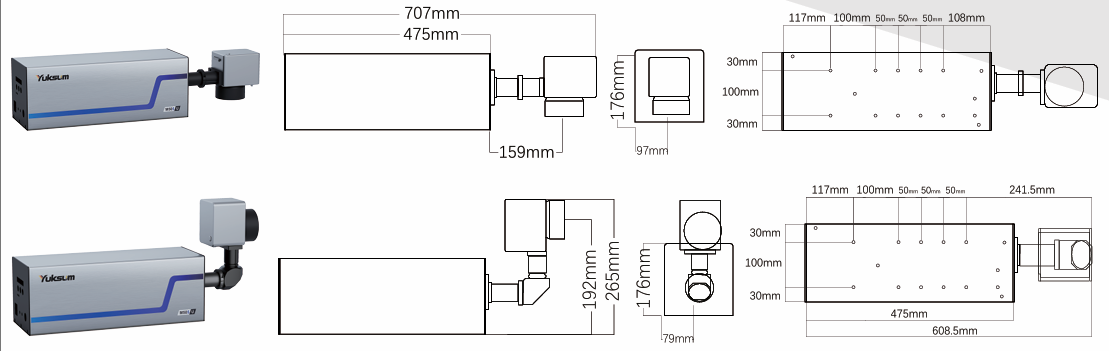

电子元件产品尺寸
规格参数
| 界面 | - 控制系统：LugTec操作系统 - 显示屏尺寸：10.1英寸 |
|---|---|
| 标配及选配 | - 标配： 主机、二维铝合金激光机调节支架、 10.1寸外挂式触摸屏、光纤电眼、万向调节电眼 支架- 选配：大头电眼、2000p同步器、同步器支架、 同步器靠背轮、抽烟机（单头）、 可选镜片（详情请见下表“标识区域与焦距”） |
| 标识区域与 焦距（毫米） | - UV场镜/F80-50*50- UV场镜/F100-70*70- UV场镜/F160-110*110（标准）- UV场镜/F210-150*150- UV场镜/F290-200*200 - UV场镜/F380-250*250- UV场镜/F420-300*300 - UV场镜/F470-350*350- UV场镜/F525-400*400- UV场镜/F750-500*500- UV场镜/F840-600*600- UV场镜/F1090-800*800 |
| 应用/基材 | 柔性pcb板、塑料材料(如PE、PVC、PP、PS、 POM、PC、亚克力、尼龙等)、金属材料（如不锈 钢、铝、金、铂、银、钛、黄铜等），木质材料 如中密度纤维板、胶合板和纤维板等)，玻璃* |
| 机型选择 | - M505U (5W) - M510U (10W) |
| 激光类型 | - 激光管：固体紫外激光器- 波长：355纳米- 冷却系统：水冷（随机标配水冷机） |
| 物理特性 | - 环境温度：5-40°C (41-104°F) - 环境湿度：10%-90%，无冷凝- 电气要求：240 VAC, ~50/60 Hz, 1 PH, 0.80 kW- 整机尺寸：详情请见尺寸图- 整机净重：17kg |
| 速度 （静态打码 或飞行打码 | - 振镜标刻速度：最高13500毫米/秒*- 生产线速度：最高6900毫米/秒 (22.5 英尺/秒) * |
| 标刻特性 | 打印行数：只受到字符高度和可喷印面积的限制 - 行业标准字体(Windows®TrueType®)和 单线条字体，机器可读编码 (OCR、二维矩阵等) - 条码：Code128A, Code128B, Code128C, Code39, Code93 - 二维码：QR-Code, Data Matrix, Aztec-Code, Han Xin-Code - 图形、徽标、标志等 - 直线形、圆形、弧形、反转、旋转序列号和批号 - 自动日期、分层和时间打码；实时时钟 |
| 通信及 I/O接口 | - UDP、TCP/IP 和 RS232- 编码器和产品检测触发器输入 - 3个输入/2个输出用于开始/停止信号、- 机器/操作联锁装置、警报输出 |
*取决于材质和喷码信息的尺寸/复杂性。产品及应用相关事宜， 请咨询LUGSICHER代表。
资料下载
Yuksum M500U 激光机产品手册
