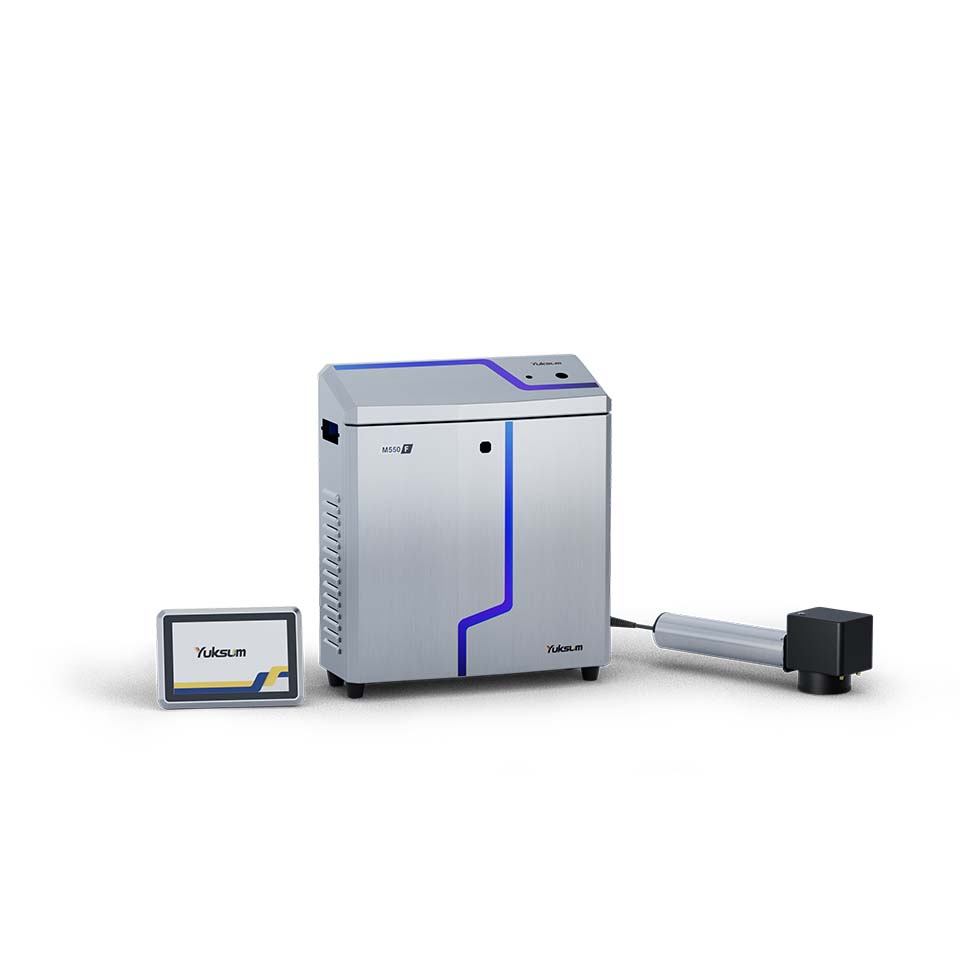

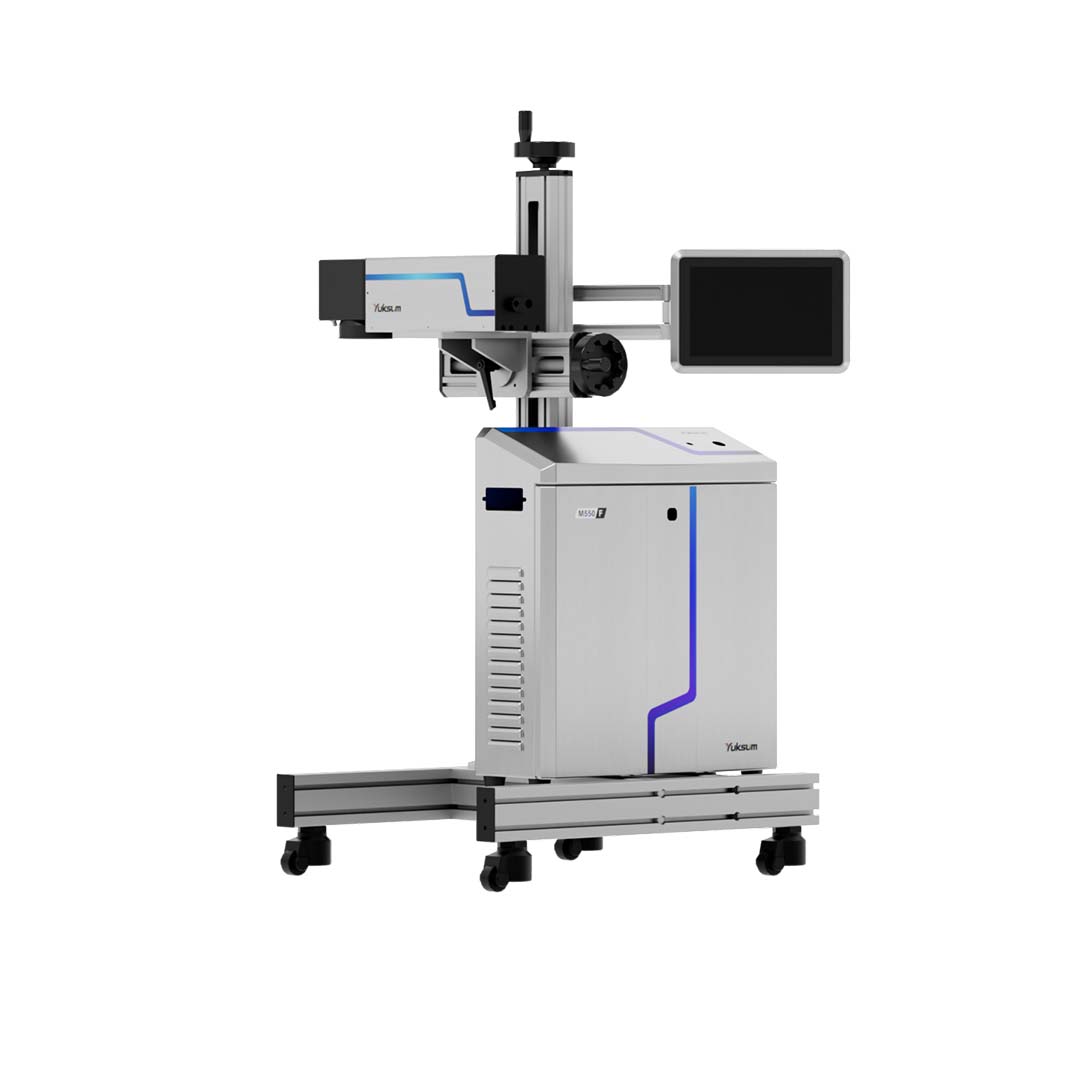

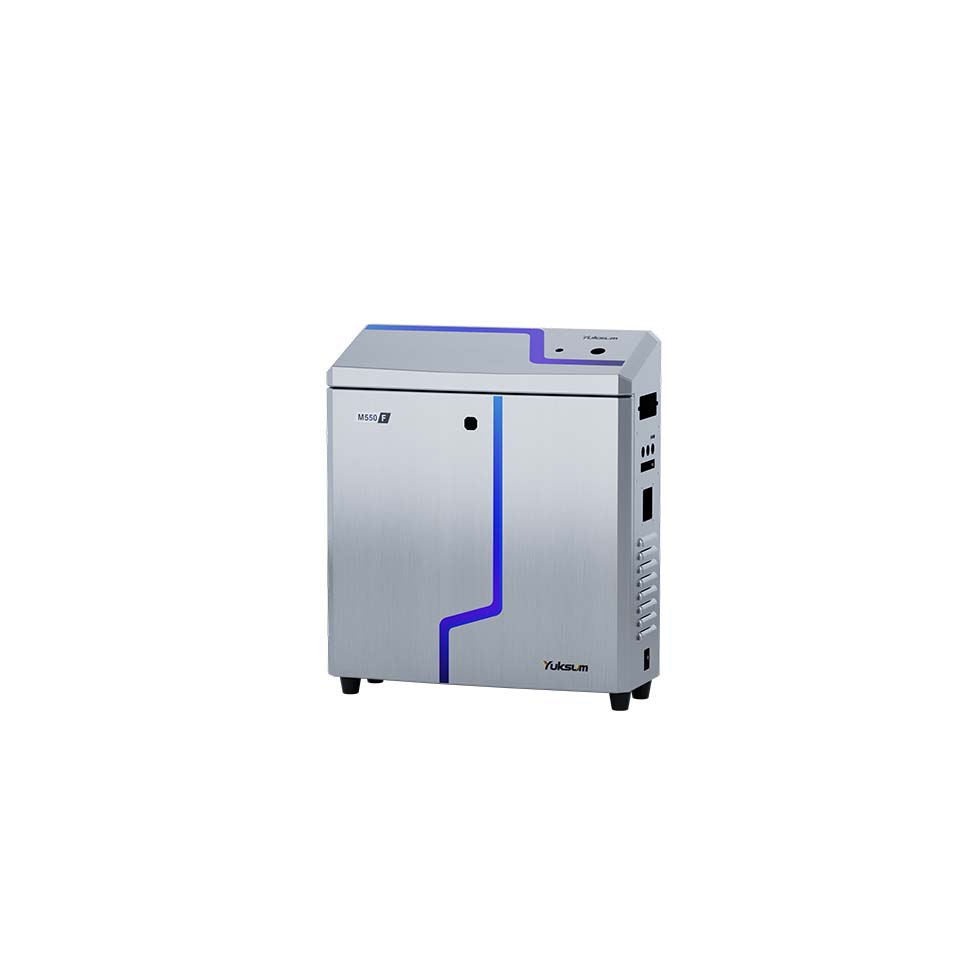

M500F系列 光纤激光打标机
M500F系列，在金属、塑料及柔性包装上实 现高清、不可擦拭的标识，满足饮料、食品 、医药、电子等行业的高速生产需求。紧凑 小巧，便于集成 激光器免维护，助力企业高 效、精准、环保地完成自动化标刻。
模块化设计
预配置接口与标准化组件，即插即 用，支持产线10分钟内快速部署， 适配现有设备无需二次改造
智能化交互系统
部分铝合金和塑料表面能够打的更 黑/更白，从而提升打印分辨率，提 高二维码的读取效率
打印彩色图案
在不锈钢/钛合金或部分材料上，能打印出彩色图案，满足客户的定制化需求
打样效果

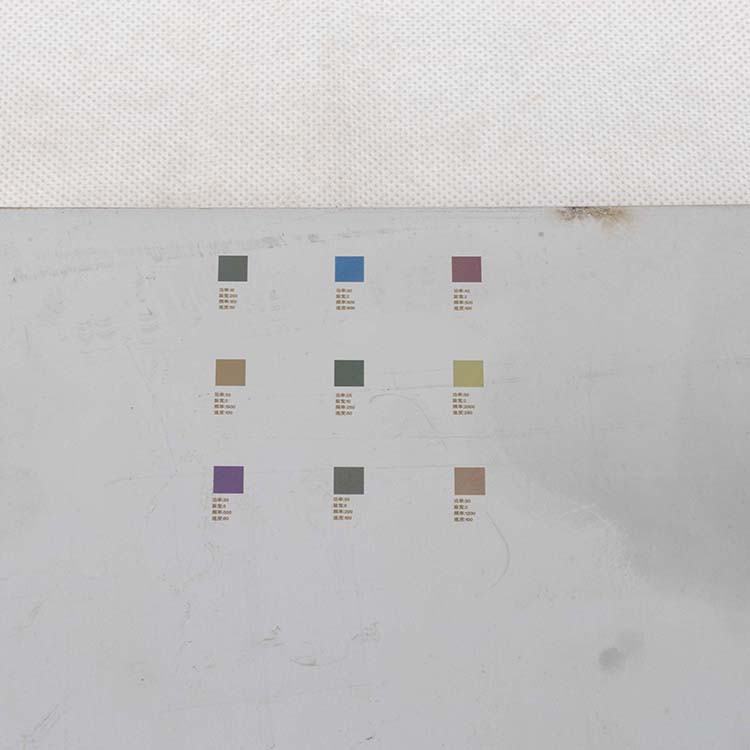

激光彩色标刻
不锈钢

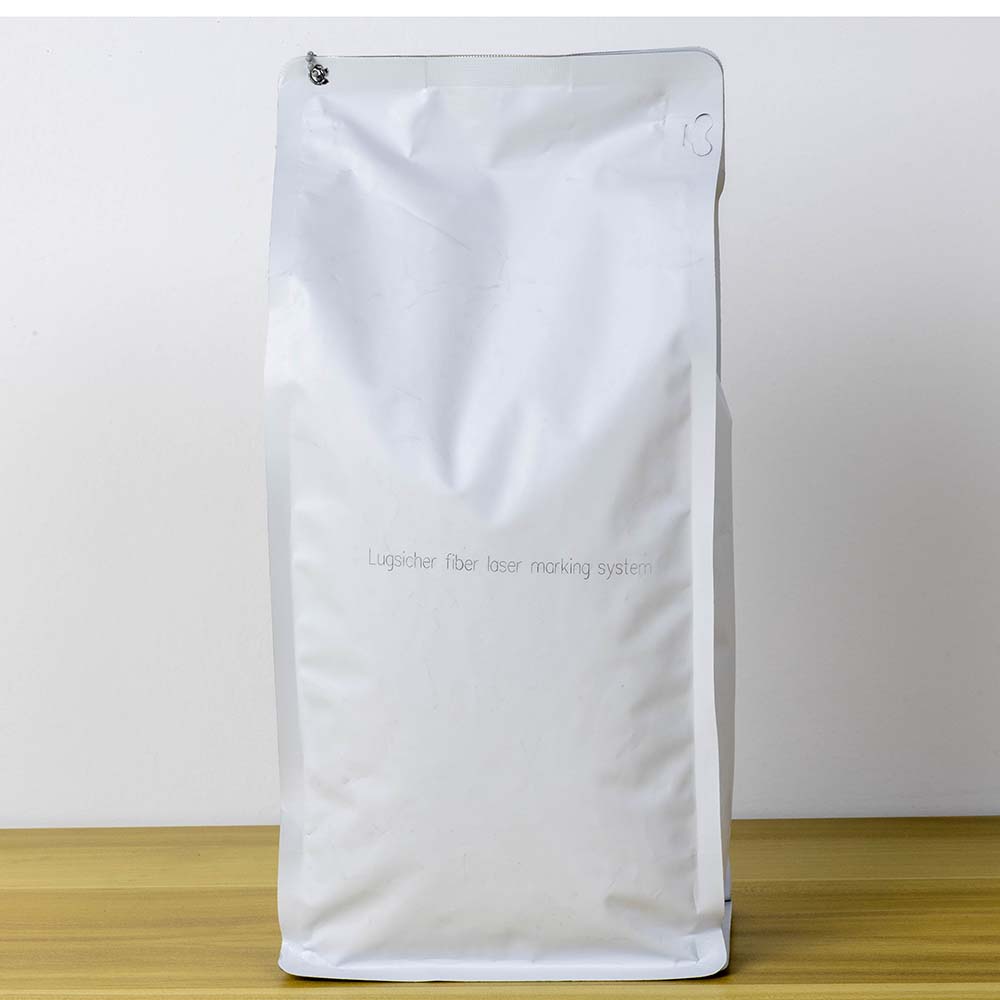

金属食品包装袋标刻
铝制食品包装袋
铝制金属标刻

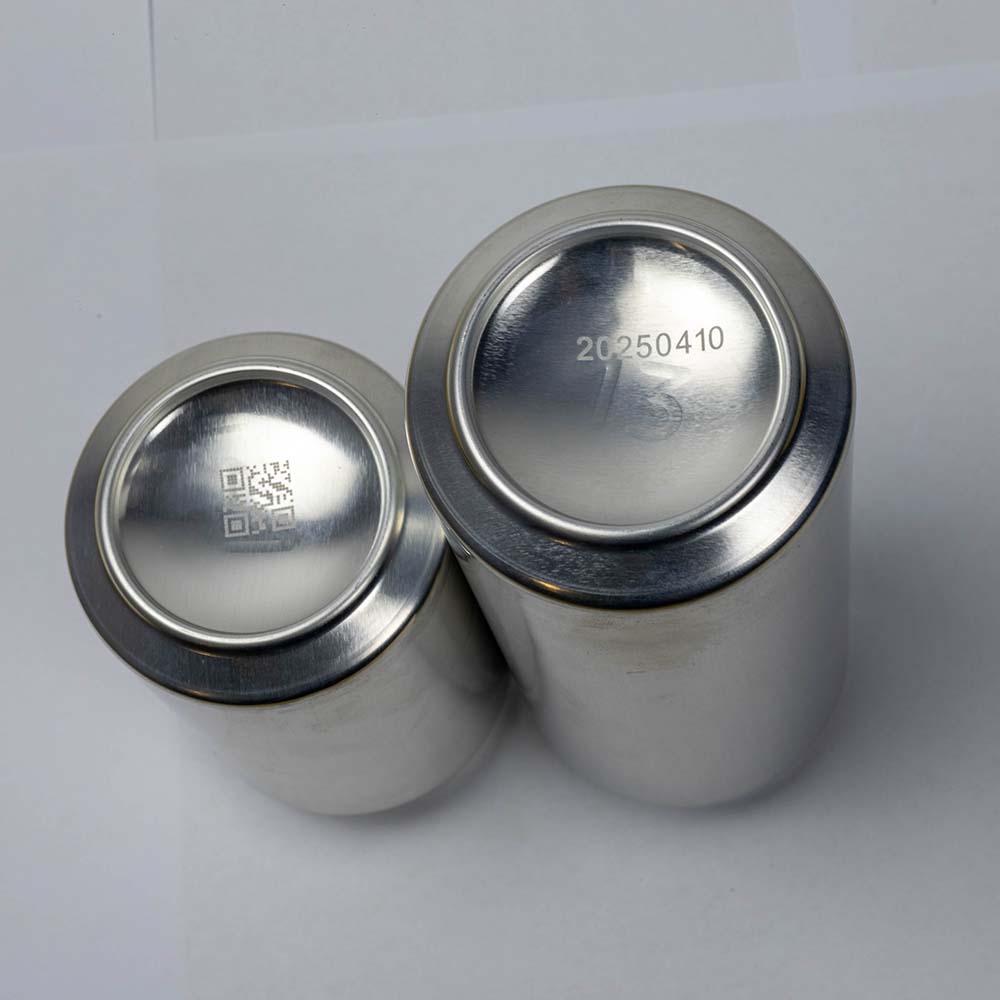

易拉罐
电路板标刻
电子元件

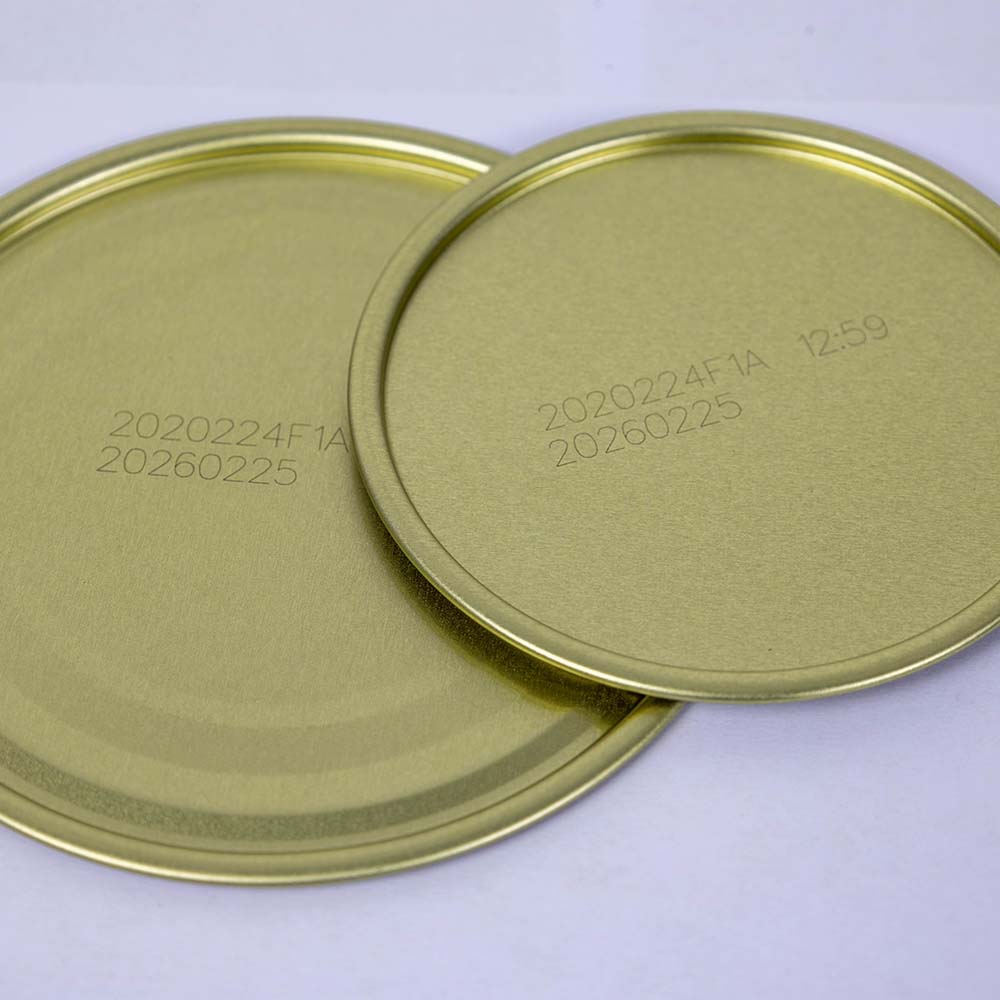

金属盖标刻

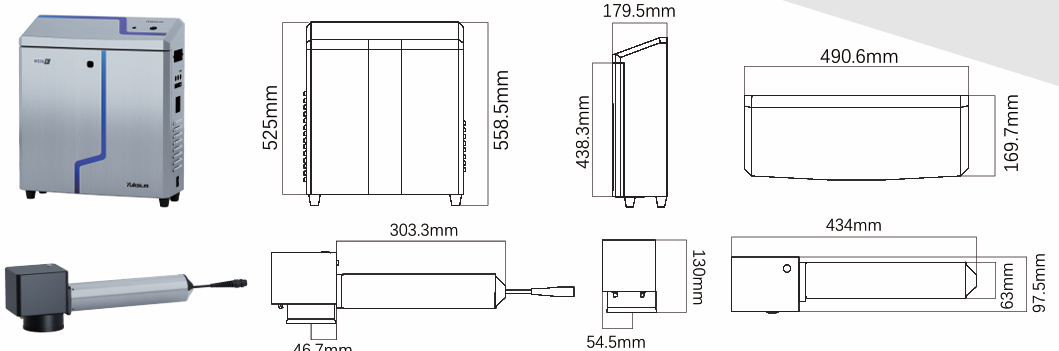

铜质金属产品尺寸
规格参数
| 界面 | - 控制系统：LugTec操作系统 - 显示屏尺寸：10.1英寸 |
|---|---|
| 标配及选配 | 标配： 主机、二维铝合金激光机调节支架、10.1寸外挂式触摸屏、光纤电眼、万向调节电眼 标配： 主机、二维铝合金激光机调节支架、 支架 - 选配：大头电眼、2000p同步器、同步器支架、 同步器靠背轮、抽烟机（单头）、 可选镜片（详情请见下表“标识区域与焦距”） |
| 标识区域与 焦距（毫米） | - 光纤场镜/F80-50*50 - 光纤场镜/F100-70*70 - 光纤场镜/F163-110*110（标准） - 光纤场镜/F210-150*150 - 光纤场镜/F290-200*200 - 光纤场镜/F380-250*250 - 光纤场镜/F420-300*300 - 光纤场镜/F470-350*350 - 光纤场镜/F525-400*400 - 光纤场镜/F680-500*500 |
| 应用/基材 | 铝质或钢质包材，其它金属材质，柔性包装， 硬质塑料或其它高分子材料（如 HDPE 、PP、 PVC、PS等）* |
| 机型选择 | - M520F (20W) - M530F (30W) - M550F (50W) |
| 激光类型 | - 激光管：直接电调制半导体激光器 - 波长：1055-1070nm - 冷却系统：风冷 |
| 物理特性 | - 环境温度：5-40°C (41-104°F) - 环境湿度：10%-90%，无冷凝 - 电气要求：240 VAC, ~50/60 Hz, 1 PH, 0.80 kW - 整机尺寸：详情请见尺寸图 - 整机净重：25kg |
| 速度 （静态打码 或飞行打码 | - 振镜标刻速度：最高13500毫米/秒* - 生产线速度：最高6900毫米/秒 (22.5英尺/秒) * |
| 标刻特性 | 打印行数：只受到字符高度和可喷印面积的限制 - 行业标准字体(Windows®TrueType®)和 单线条字体，机器可读编码 (OCR、二维矩阵等) - 条码：Code128A, Code128B, Code128C, Code39, Code93 - 二维码：QR-Code, Data Matrix, Aztec-Code, Han Xin-Code - 图形、徽标、标志等 - 直线形、圆形、弧形、反转、旋转序列号和批号 - 自动日期、分层和时间打码；实时时钟 |
| 通信及 I/O接口 | - UDP、TCP/IP 和 RS232- 编码器和产品检测触发器输入 - 3个输入/2个输出用于开始/停止信号、- 机器/操作联锁装置、警报输出 |
*取决于材质和喷码信息的尺寸/复杂性。产品及应用相关事宜， 请咨询LUGSICHER代表。
